- кольцевой и спиральной гибки полосовой и угловой стали методом прокатки (вальцевания) профиля тремя роликами в холодном состоянии.
- применения в широком диапазоне при изготовлении заготовок круглой формы, фланцев из полосовой и угловой стали для соединения воздуховодов круглого сечения:
- прямошовных фальцевых;
- прямошовных сварных;
- спирально-фальцевых;
- спирально-сварных.
- полосовой стали 25 х 4, с минимальным радиусом гибки 80 мм;
- угловой стали 25х25х3, 25х25х4, 32х32х4, 36х36х4, 40х40х4, с наименьшим радиусом гибки 177, 5 мм.

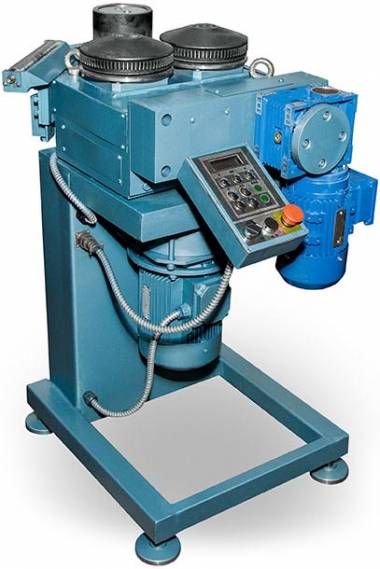

Гибка осуществляется двумя ведущими роликами, с неподвижными осями, и нажимным с возможностью поступательного перемещения от электропривода. Конструкция фланцегибочного станка выполнена по блочно-модульной схеме.
Основным модулем - базой станка, является силовой блок - энергомодуль, на который устанавливаются различные сменные технологические модули, предназначенные для выполнения разнообразных гибочно - вальцовочных операций, в зависимости от назначения.
НГ5223
Предназначены для отрезки полосового, сортового и фасонного проката, пробивки отверстий в листовом, полосовом и фасонном прокате, а также вырубки открытых пазов.
ИВ3429
Трубогибочные машины с дорном ИВ3428, ИВ3429, ИВ3430 предназначены для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 500 мм.
Фланцегибочный станок предназначен для:
