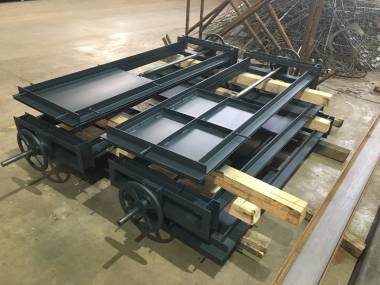

Затвор щитовой глубинный ЗЩГ - Шандор, по праву считается лидером в линейке щитовых затворов. При необходимости перекрытия подземного потока жидкости нет ничего проще, чем затвор щитовой глубинный. Основной конструктивной особенностью является возможность размещения данного затвора на глубине с выносом штурвала управления на поверхность.
Затвор состоит из рамы, подвижной заслонки (щита), винтового подъемного механизма и штурвала в ручном исполнении. При необходимости ЗЩГ может быть изготовлен под управление электроприводом или ручным редуктором для снижения усилия вращения штурвала. При вращении штурвала (муфты привода) происходит подъем либо опускание подвижной заслонки (щита) и тем самым осуществляется контроль потока жидкости в канале (лотке).
Клиновая конструкция, вкупе с применением специальной профильной износостойкой резины, обеспечивает полную герметичность в момент закрытия затвора и исключает протечки при рабочем давлении до 10 м. вод. ст. Варианты исполнения ЗЩГ по способу монтажа возможны как под заливку бетоном, так и под анкерное крепление.
Номенклатура
Размеры окна перекрытия
ШхВ, мм
Общая высота рамы Н, мм
Затвор щитовой глубинный ЗЩГ 300х450 2500
600х600 2000
800х800 2500
1000х1000 3000
1500х1500 3500
Адрес: Россия, Москва, http://npomo.ru
Телефон: +7 952 522 09 22
Контактное лицо: Морозов Владимир Николаевич
