Газопоршневые электростанции ГПЭС-150 (когенерационные генераторы KG 150)
Газовые генераторы 150 кВт (когенерационные газопоршневые электростанции 150 кВт Мини-ТЭЦ), двигатель ЯМЗ-238 с турбонаддувом, в открытом и контейнерном исполнении, АГП-150, АГ-150, ЭГП-150, ГПУ-150, ГПЭС-150, КГУ-150, KG 150, параллельная работа с сетью, синхронизация между собой

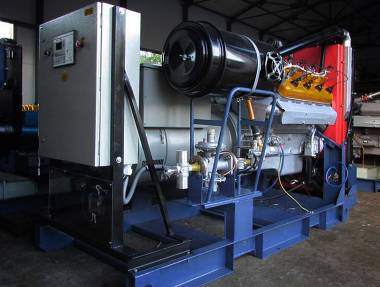

Основные технические характеристики газопоршневого электроагрегата 150 кВт на базе двигателя ЯМЗ-238.Г1:
Наименование параметра Единицы измерения Значение
Тип охлаждения Радиаторный
Номинальная мощность (длительная) кВт / кВА 150 / 188
Максимальная часовая мощность кВт / кВА 165 / 207
Род тока переменный трехфазный
Номинальное напряжение В 400
Номинальная частота Гц 50
Номинальный коэффициент мощности 1
Номинальный ток А 270
Частота вращения вала двигателя мин-1 1500
Давление газа 0, 2-5 кг/см2
Удельный расход топлива при номинальной мощности 38 м3/ч
Система охлаждения 36
Система смазки 34
Габаритные размеры без кожуха мм длина x ширина x высота 2650 x 1320 x 1565
Масса сухого агрегата Кг 2650
Ресурс до капитального ремонта м.ч. 50000
Первичный двигатель ЯМЗ-238.Г1
Генератор синхронный LSA 46.2 Leroy Somer
Щит управления 1-й степени автоматизации АГ-150.1 (ЩАУ-150.1)
Комплектация и описание газопоршневого электроагрегата АГ-150С-Т400-1РН в блок-контейнере типа «Север» на базе двигателя ЯМЗ-238.Г1:
• Двигатель ЯМЗ-238.Г1 с турбонаддувом (4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом) оборудованный:
зарядным генератором и стартером;
газовым редуктором;
системой топливоподачи;
• Генератор силовой синхронный:
LSA 46.2 «Leroy Somer» Франция (или аналог);
• Система охлаждения:
водяным радиатором РВ-180;
система охлаждения масла с масляным радиатором;
• Тосол в системе охлаждения двигателя;
• Дизельное масло в системе смазки двигателя;
• Комплект АКБ и соединительный кабель;
• Пульт (щит) управления 1-ой степени автоматизации с ручным запуском - цифровой дисплей русифицированный на базе контроллера ComAp или Motortech (Intellivision 5):
первая степень автоматизации - запуск станции по команде оператора с лицевой панели шкафа;
подключение и отключение нагрузки оператором;
измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в баке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции;
измерение основных параметров генератора: напряжение, частота и сила тока;
включение аварийной сигнализации и останов электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки.
• Утепленный блок-контейнер «Север» (конструкция контейнера):
утепленный блок-контейнер северного исполнения предназначен специально для работы в экстремальных климатических условиях, так как конструкция и применяемый утеплитель (сэндвич панели толщиной 100 мм) обеспечивает эффективную эксплуатацию в диапазоне температур от -50°С до +50°С;
влажность: до 98% при + 25°С;
наклон относительно горизонтальной плоскости: до 10 градусов;
запылённость воздуха: до 0, 01 г/м3; (до 0, 5 г/м3; не более 3 часов);
звуковое давление не более 70 dBA;
степень огнестойкости: III, С1 согласно СНиП 21.01-97;
пожарная категория: В2 (по НПБ 105-03);
снеговой район: IV, V (СНиП 2.01.07-85);
ветровой район: IV, V;
сейсмостойкость: до 9 баллов;
срок службы: не менее 20 лет;
основа блок-контейнера - силовой металлический каркас, обеспечивающий достаточную жесткость для транспортировки.;
в верхней части боковых стоек и на основании расположены специальные рымы, позволяющие перемещать блок-контейнер;
стены и крыша контейнера изготовлены из сэндвич-панелей толщиной 100 мм. Внутренний и наружный лист сэндвич-панелей выполнен из оцинкованной стали с порошковой окраской, а в качестве наполнителя используется прессованная базальтовая вата. Монолитная конструкция панелей, изготовленных в заводских условиях, обеспечивает прочность стен и крыши контейнера;
основанием контейнера служит сварная рама с днищем из металлического листа, способная выдерживать оборудование весом в несколько тонн;
все остальные элементы блок-контейнера (окна, двери, система обогрева, вентиляция и т.д.) выполняются в зависимости от цели его использования. Все системы, которыми оборудован блок-контейнер, спроектированы для обеспечения его правильной и безопасной эксплуатации;
температура внутри контейнера должна быть оптимальной для нормальной работы оборудования. В нем предусмотрена система вентиляции и вывода отработавших газов, а также система внутреннего обогрева;
внутреннее пространство контейнера оборудовано системой освещения, которая питается от аккумуляторных батарей или от внешней сети, если она есть на объекте;
блок-контейнер обязательно оборудуется пожарно-охранной сигнализацией, которая срабатывает при превышении допустимой температуры и при проникновении в контейнер посторонних лиц.
входная дверь;
люк ввода-вывода силовых и контрольных кабелей;
цвет RAL синий или согласно требованиям заказчика;
габариты блок контейнера (ДхШхВ) 4000 x 2400 x 2500 мм;
общий вес 5000 кг;
• Блок-контейнер «Север» оснащён следующими системами:
автоматическая система приточно-вытяжной вентиляции. Система приточно-вытяжной вентиляции на основе жалюзи с электроприводом. Технологическая система вентиляции обеспечивает вентиляцию, а также необходимый температурный режим при работе ДЭС. Состоит из впускного и выпускного алюминиевого клапана с организованной герметизацией, электроприводов и наружных жалюзи обеспечивающих защиту клапана от механических повреждений.
алгоритм управления клапанами:
- при неработающей ГПУ впускной и выпускной клапаны закрыты.
- после запуска ГПУ (появлении напряжения на выходе) выпускной и впускной клапан
открываются.
- при подаче сигнала «пожар» от системы пожарной сигнализации впускной и выпускной клапаны
автоматически закрываются.
АСПТ – автоматическая система пожаротушения с порошковым исполнительным элементом типа «Буран»;
ОПС – охранно-пожарная сигнализация типа «Гранит»;
обогрев конвекторного типа 220В - для обогрева внутреннего пространства контейнера и запуска электроагрегата в холодный период времени;
контейнер оборудован плафонами с лампочкой 24В (аварийное освещение), 220В (рабочее освещение) и проводкой с выключателями;
аккумуляторные батареи 6СТ-190 и соединительный кабель – предназначены для питания стартера, а также системы аварийного освещения;
система газовыхлопа;
система собственных нужд;
огнетушители;
• Комплект эксплуатационной документации:
паспорт двигателя;
паспорт синхронного генератора;
паспорт электроагрегата;
паспорт пульта управления;
руководство по эксплуатации электроагрегата;
руководство по эксплуатации двигателя;
руководство по эксплуатации синхронного генератора;
руководство по эксплуатации пульта управления;
сертификат на электроагрегат;
сертификат на блок контейнер «Север»;
• Условное обозначение электроагрегата АГ-150С-Т400-1РН:
АГ – электроагрегат газопоршневой;
150 – номинальная мощность, кВт;
С – стационарный;
Т – трехфазный переменный ток;
400 – напряжение, В;
1 – степень автоматизации;
Р – водовоздушная система охлаждения;
Н – утепленный контейнер «Север»;
• Условия поставки и порядок расчетов:
предоплата 50% от общей суммы товара для принятия заказа в производство;
окончательный расчет 50% производится по факту готовности или после приемки товара;
срок отгрузки товара в течение 50-60 рабочих дней с момента зачисления предоплаты 50%;
отгрузка товара осуществляется со склада продавца из г.Тутаев, Ярославская область;
гарантийные обязательства составляют 12 месяцев с момента отгрузки или 3000 м/ч в зависимости от того, что наступит раньше.
Предлагаемое к поставке оборудование новое отечественное, не бывшее в эксплуатации, невосстановленное, не снятое с производства. Оборудование соответствует стандартам качества, упаковки и маркировки. Качество товара подтверждается паспортом предприятия-изготовителя, всероссийскими сертификатами соответствия. Оборудование испытывается под нагрузкой, если необходимо, составляются соответствующие акты.
