Шкаф автоматического управления дутья ШД-2
Предназначен для управления электродвигателями вентиляторов воздушного охлаждения трансформаторов.
Принципиальная электрическая схема шкафа автоматического управления дутья ШД-2 обеспечивает:
• местное управление дутьем с панели шкафа;
• дистанционное управление дутьем со щита управления;
• автоматическое управление по току нагрузки трансформатора;
• автоматическое управление по температуре верхних слоев масла;

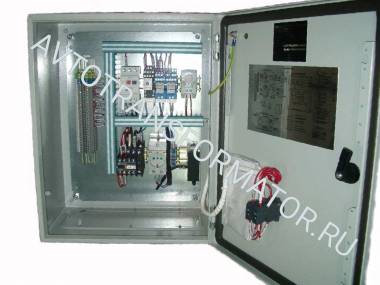

Шкаф автоматического управления дутья ШД-2 представляет собой сварную коробку с закрываемой дверью.
Внутри шкафа ШД-2 крепится панель автоматики с расположенными на ней приборами управления. Панель автоматики крепится внутри шкафа к задней стенке. На панели размещены аппаратура и выходные зажимы.
При повышении температуры верхних слоев масла выше +55С включается система охлаждения трансформатора. При последующем снижении температуры ниже +50С система охлаждения отключается.
