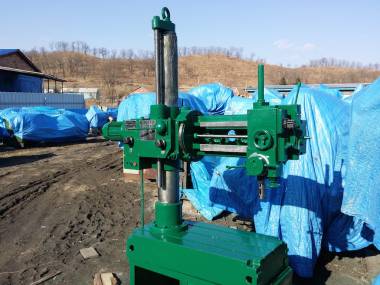

Радиально-сверлильный переносной станок модели 2К52 можно выполнять: сверление, рассверливание, зенкерование, развертывание, нарезание резьбы и растачивание отверстий. Наиболее эффективно может быть использован при обработке отверстий, расположенных под углами в разных плоскостях крупногабаритных деталей.
Шпиндель станка имеет широкий диапазон регулирования частоты вращения и может пространственно ориентироваться за счет разворота рукава и сверлильной головки.
Станок оснащен устройством обработки отверстий на заданную глубину и устройствами, предохраняющими от перегрузок по крутящему моменту и осевой силе. При обработке крупногабаритных деталей вне рабочей поверхности плиты станок выставляется с помощью винтовых опор. Обработку мелких деталей рекомендуется производить на коробчатом столе, установленном на плите стола.
Отличительной особенностью станка данного типоразмера является наличие поворотной колонны и монтаж каретки сверлильной головки на направляющих рукава па подшипниках качения, что значительно повышает удобство эксплуатации станка.
Класс точности станка Н
Наибольший условный диаметр сверления в стали 45, мм 25
Диапазон нарезаемой резьбы в стали 45, мм М16
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм 300...800
Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм 410...900
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм 125...1000
Наибольшее вертикальное перемещение рукава по колонне (установочное), мм 625
Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм 250
Угол поворота рукава вокруг колонны, град 360
Рамер поверхности плиты (ширина длина), мм 800 х 630
Шпиндель
Обозначение конца шпинделя по ГОСТ 24644-81
Частота прямого вращения шпинделя, об/мин 63...1600
Количество скоростей шпинделя прямого вращения 8
Пределы рабочих подач на один оборот шпинделя, мм/об 0, 125; 0, 2; 0, 315
Число ступеней рабочих подач 3
Наибольший допустимый крутящий момент, Н-м 90
Наибольшее усилие подачи, кН 5
Зажим вращения колонны Ручной/ эл.мех
Зажим рукава на колонне Ручной
Зажим сверлильной головки на рукаве Ручной
Электрооборудование. Привод
Количество электродвигателей на станке 2/ 3
Электродвигатель привода главного движения М2, кВт 1, 5
Электродвигатель зажима колонны М3, кВт
Электродвигатель насоса охлаждающей жидкости М1, кВт 0, 125
Суммарная мощность установленных электродвигателей, кВт
Габариты и масса станка
Габариты станка (длина ширина высота), мм 1760 915 1970
Масса станка, кг 1250
