Назначение
Предназначено для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 127 В и 220 В с изолированной нейтралью трансформатора.
Климатическое исполнение УХЛ (расширен допустимый диапазон от минус 40 до +65С), категория размещения 5 по ГОСТ 15150-69.
Код ОКП (ТН ВЭД) 31 4873 (8536 30 100 0)
Сертификаты и разрешения
№РОСС RU.МШ06.В00166
№РРС 00-049472
Область применения
В подземных выработках и на поверхностях угольных шахт, опасных по взрыву газа метана и угольной пыли в соответствии с «Правилами безопасности в угольных шахтах» ПБ 05-618-03 и горнорудных предприятий в соответствии с «Едиными правилами безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом» ПБ 03-553-03.
Конструкция
Реле утечки РУ выполнено двухканальным на напряжения 127В и 220В.

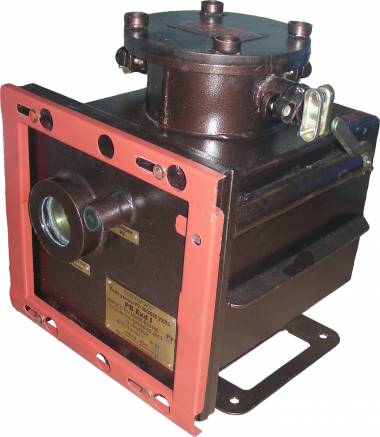

Реле утечки помещено в стальную взрывонепроницаемую оболочку прямоугольной формы и состоит из аппаратного отделения и отделения вводов, которые соединены между собой втулкой, через которую проходят залитые провода.
В аппаратном отделении установлены: запломбированный блок реле утечки (БРУ), тумблер для переключения напряжения 127 В – 220 В, разъединитель, кнопка, светодиод и внутренний заземляющий зажим.
В отделении вводов размещены три кабельных ввода, заземляющий зажим и клеммы для присоединения проводов.
Оба отделения закрыты крышками. Крышка аппаратного отделения снабжена блокировочным устройством, которое препятствует открытию крышки при включенном разъединителе.
Реле оснащено наружным заземляющим зажимом.
Уплотнение кабеля в корпусе осуществляется с помощью резинового уплотнительного кольца.
Принцип работы РУ-127/220 основан на использовании тока оперативного напряжения, протекающего через обмотку исполнительного реле, который шунтируется сопротивлением изоляции сети освещения.
Структура обозначения
Реле утечки РУ – 127/220.УХЛ5 ТУ 3148-015-62509866-2011
127/220 – номинальное напряжение питания, В
Условное обозначение при заказе и в документации другого изделия:
для нужд народного хозяйства: реле утечки РУ-127/220. УХЛ5 ТУ 3148-015-62509866-2011 Код ОКП 31 4873;
для поставки на экспорт: реле утечки РУ-127/220.УХЛ5 ТУ 3148-015-62509866-2011 Коды ОКП (ТН ВЭД) 31 4873 (8536 30 100 0)
