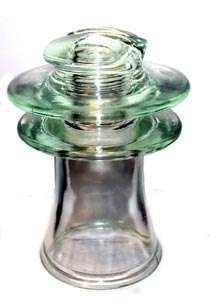

Изоляторы штыревые стеклянные высоковольтные на напряжение 20кВ типа ШС-20Г
Изоляторы штыревые стеклянные высоковольтные на напряжение 20кВ типа ШС-20
Предлагаем к поставке изоляторы нового поколения выпускающиеся взамен фарфоровых изоляторов ШФ-20Г.
Тип изолятора ШС 20Г
Механическая разрушающая сила, 13 КН , не менее
Диаметр тарелки (D), 160 мм
Строительная высота, 165 мм
Длина пути утечки, 380 мм
Масса, 2, 2 кг
Выдерживаемое напряжение, 100 кВ, не менее:
импульсное 100;
частотой 50 Гц под дождем 40;
по уровню радиопомех 40.
Неоспоримым преимуществом стеклянных изоляторов является:
- отсутствие скрытых дефектов внутри изоляционного тела. Каждый изолятор проходит оптический контроль на отсутствие пузырьков в силовой головке изолятора.
- контроль изоляторов на угол поляризации проходящего света позволяет гарантировать стабильные электроизоляционные свойства, недостижимые в керамике.
- стеклянные изоляторы не стареют, в теле изолятора со временем не появляеются микротрещины
- стеклянные изоляторы можно быстро идентифицировать на линии при их выходе из строя.
ШС 20, Высоковольтный изолятор на напряжение 20кВ взамен фарфорового ШФ-20Г
Для надежного крепления провода к изолятору используется специальная скоба из пружинной стали СШ-1. Кроме надежности использование скобы значительно снижает время монтажа, затрачиваемое специалистами, в сравнении со временем необходимым для традиционной проволочной вязки. В результате стоимость монтажных работ значительно снижается, и сокращаются сроки.
Изоляторы штыревые стеклянные высоковольтные на напряжение 20кВ типа ШС-20Г
ШС-10Д, ШС-10Г изоляторы штыревые стеклянные высоковольтные
Тип изолятора ШС 10Д
Механическая разрушающая сила, 13 КН , не менее
Диаметр тарелки (D), 160 мм
Строительная высота, 145 мм
Длина пути утечки, 280 мм
Масса, 1, 9 кг
Выдерживаемое напряжение, кВ, не менее:
импульсное 100;
частотой 50 Гц под дождем 40;
по уровню радиопомех 40.
